產品簡介

       Tir-X3ACV1 是基于地平線旭日3 處理器開發的一款緊湊型深度學習模塊。旭日3 是 Horizon 推出的新一代低功耗、高性能 AI 處理器，集成了 Horizon 先進的伯努利II架構的 AI 引擎（BPU），提供 5TOPS 的等效算力。新的 BPU 架構極大的提升了對先進 CNN 網絡架構的支持效果，以及多任務下（Multi-task）算法執行效率。該模塊使用核心板加接口板的布局方式，尺寸更小，擴展更靈活。主要面向人臉識別、人/車流量統計、智能機器人等應用。

性能描述

-  支持H.264/ H.265硬件編解碼，4K@60fps
-  集成 Horizon 先進的伯努利II架構的 AI 引擎（BPU）
-  2.5W 功耗下，達到等效 5TOPS 的標準算力

板卡配置

-  Horizon X3UE00IBGTFA，四核ARM Cortex-A53
-  雙核BPU，伯努利2.0架構
-  內存LPDDR4 1GB
-  高速eMMC 5.1（8GB/16GB/32GB/64GB/128GB 可選）

外設接口

-  1個4G模塊
-  1個TF卡接口
-  1個SATA硬盤接口
-  2路USB3.0接口
-  1路HDMI輸出接口
-  1路千兆網口
-  1個GPIO接口（2個輸出1個輸入）
-  1個RS422,1個RS485,1個RS232調試串口
-  1個電源輸入接口
-  3個指示燈（1個電源指示燈，2個功能指示燈）
-  2個按鍵（1個復位按鍵，1個暫無定義按鍵）

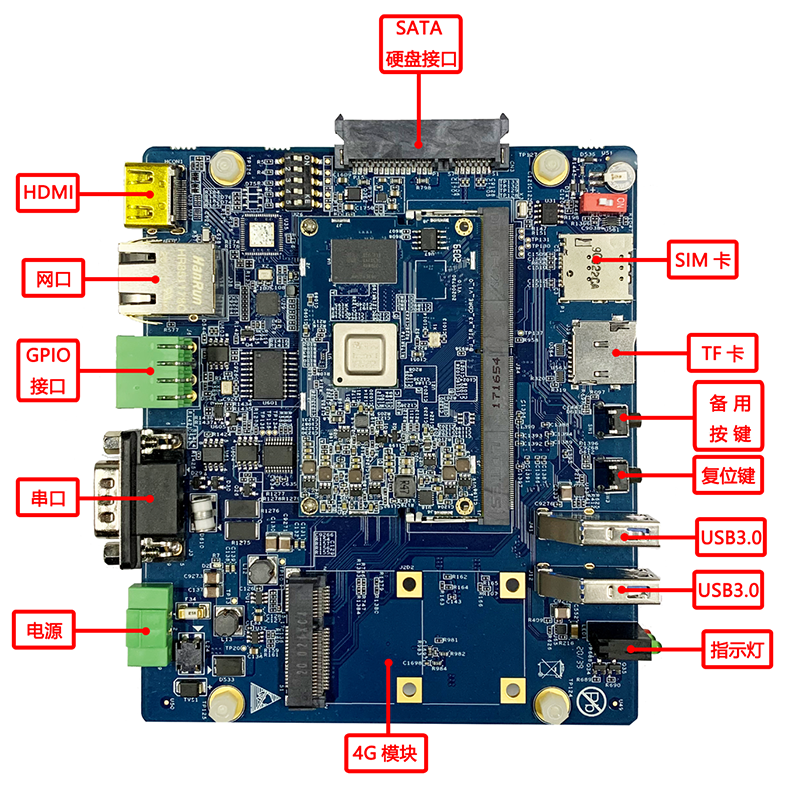

接口示意


物理特性

-  核心板尺寸：70mm*45mm*4.5mm   重量：15g
-  接口板尺寸：141mm*126mm*17mm   重量：105g

環境適應性

-  工作溫度：0～+70℃
-  工作濕度：10%～80%

電氣特性

-  直流電源供電，電壓+12V@3A
-  功耗：≤8W

應用領域

-  智能IPC
-  人臉識別盒
-  無人機
-  3D/VR相機
